지지봉 피치	20 / 30 / 40 / 60 mm (표준 시리즈)
횡봉 피치	50 mm 또는 100 mm
지지봉 규격	20x3, 25x3, 25x5, 30x4, 32x5, 40x5, 50x6, 60x6, 65x5, 75x6 mm
횡봉	6 x 6 mm 꼬인 사각봉, 중하중용 8 x 8 mm
표준 패널 크기	1000x1000, 1000x2000, 1000x3000, 1200x2400 mm
재질	Q235B / Q345B 탄소강, SS304, SS316L, 알루미늄 6063-T6
표면 처리	열간 아연도금, 밀 피니시, 스테인리스 산세, 분체 도장
제조 표준	YB/T 4001.1-2007, ANSI/NAAMM MBG 531-88, EN 1090, AS 1657
고정	스트링거 용접, M-클립, 새들 클립 또는 스테인리스 체결구로 볼트 고정

개요

용접 강철 그레이팅은 산업에서 가장 널리 사용되는 개방형 강철 바닥재입니다. 당사는 하중 지지 평강과 꼬임 횡봉을 지그 위에서 조립한 후 200 kVA 저항 용접기로 융합하여 제조하므로, 모든 교차점이 기계적 고정이 아닌 진정한 단조 용접입니다.

결과물은 보행 통행, 트롤리 바퀴 및 집중 하중을 지지하면서 물, 눈, 기름 및 이물질이 곧바로 빠져나가도록 하는 견고한 일체형 패널입니다. 패널은 일반 직사각형으로 공급하거나 원형, 사다리꼴, 파이프 관통부, 모서리 노치 또는 계단 디딤판용 노징 등 필요한 모든 형상으로 절단할 수 있습니다.

주요 특징

모든 봉 교차점에서 단조 용접 - 느슨한 봉 없음, 하중 하에서 비틀림 없음
최대 83%의 개방 면적으로 빠른 배수와 자연 채광 효과 제공
눈, 얼음 및 이물질 축적에 강한 자체 세정 표면

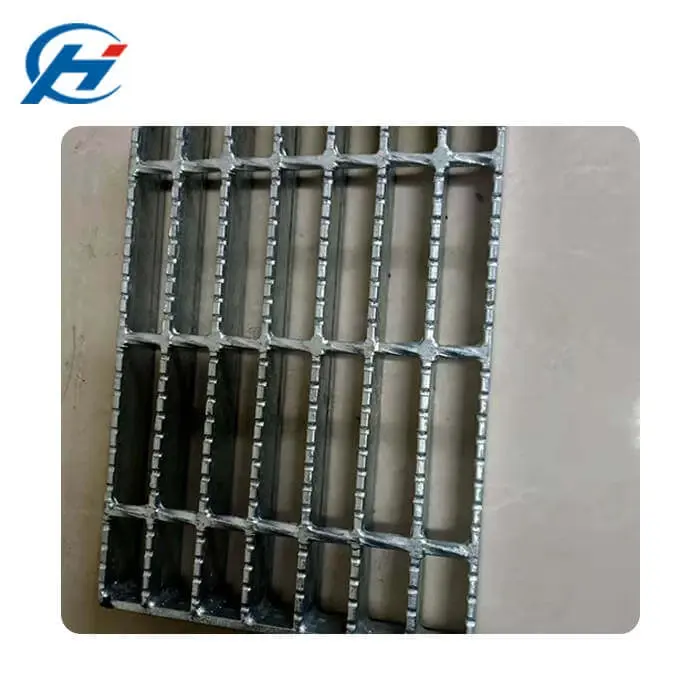

필요 시 톱니형 지지봉으로 미끄럼 방지 향상
탄소강, 스테인리스강 및 알루미늄으로 제공
밴딩 또는 일반 가장자리로 모든 형상 절단 가능

적용 분야

용접 강철 그레이팅의 일반적인 용도는 아래에 나열되어 있습니다 - 설계 지침 및 하중 표는 전용 적용 분야 페이지를 참조하십시오:

자주 묻는 질문

용접 격자와 압쇄 격자의 차이점은 무엇입니까?

용접 격자는 저항 용접으로 횡봉을 지지봉에 융합하므로 패널이 하나의 견고한 시트처럼 거동합니다. 압쇄 격자는 횡봉을 지지봉의 슬롯에 강제로 관통시키는 방식으로 진동 및 매우 작은 메시에 더 적합하지만, 접합부가 기계적입니다.

어떤 지지봉 피치를 선택해야 합니까?

일반 보행 통행에는 30 mm 피치를, 트롤리 바퀴 또는 작은 공구가 떨어질 수 있는 곳에는 40 mm를, 굽, 작은 부품 또는 보안이 우려되는 곳에는 20 mm 또는 밀집 격자를 사용하십시오. 60 mm 피치는 발 편안함보다 개방 면적이 더 중요한 중하중에 사용됩니다.

자체 도면으로 격자를 제작할 수 있습니까?

예. 패널 크기, 봉 피치, 봉 규격, 컷아웃 및 표면 처리가 포함된 PDF 또는 DWG 도면을 보내주십시오. 당사 엔지니어링 팀은 일반적으로 2영업일 이내에 생산 전 승인용 CAD 시공 도면을 반환합니다.

최소 주문 수량과 리드 타임은 어떻게 됩니까?

표준 패널에는 엄격한 최소 수량이 없으며, 20ft 컨테이너 1대가 가장 경제적인 주문 규모입니다. 표준 패널은 7-10일 내에 출하되며, 맞춤 절단 패널은 도면 승인 후 12-18일이 소요됩니다.
