지지봉 피치	30 mm
횡봉 피치	100 mm
지지봉 규격	25x3 mm (표준), 32x5 mm (중형), 40x5 mm
횡봉	6 x 6 mm 꼬인 사각 바
표준 패널 크기	1000x1000, 1000x2000, 1000x3000 mm
재질	Q235B 탄소강
표면 처리	용융 아연 도금 70미크론 또는 밀 피니시
제조 표준	YB/T 4001.1-2007, ANSI/NAAMM MBG 531-88
하중 지지력	25x3 바 사용 시 1000 mm 스팬에서 3 kN/m2

개요

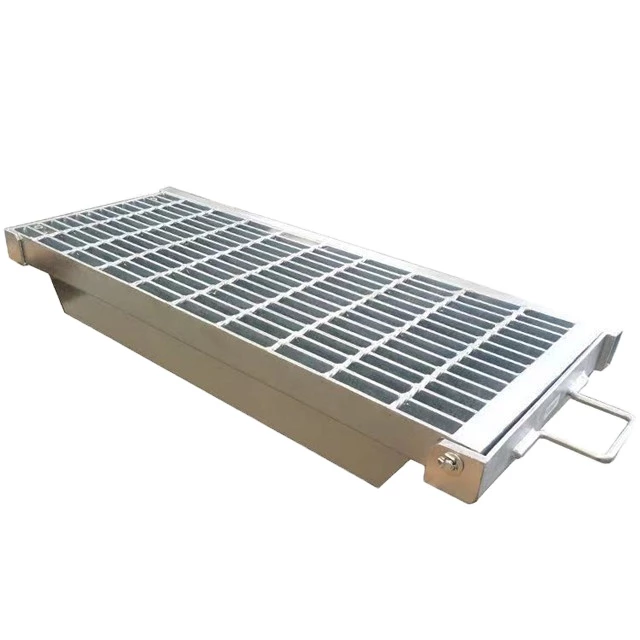

표준 강철 그레이팅은 가장 일반적인 산업 구성인 30 mm 지지바 피치, 100 mm 크로스바 피치, 25 x 3 mm 또는 32 x 5 mm 지지바를 따릅니다. 이는 하중 지지력, 개방 면적 및 비용의 균형을 맞추기 때문에 플랜트 플랫폼, 접근 통로 및 유지보수 바닥재의 기본 사양입니다.

당사는 전체 표준 범위에 대한 지그를 보유하고 있어 표준 패널을 대량으로 생산하고 신속하게 출하할 수 있습니다. 패널은 일반적으로 최소 70미크론 코팅으로 EN ISO 1461에 따라 용융 아연 도금 처리되어 공급됩니다.

주요 특징

표준 30 x 100 mm 메쉬, 대부분의 플랜트 설계와 호환 가능
고정 지그와 자동 용접으로 균일한 패널 품질
짧은 리드 타임 - 표준 사이즈는 7일 이내 출하
25년 이상의 사용 수명을 위한 EN ISO 1461 용융 아연 도금
교체 프로젝트에서 기존 패널과 호환 가능
규격에 맞는 강철 계단 디딤판, 고정클립, 지주 제공 가능

적용 분야

표준 강철 그레이팅의 일반적인 용도는 아래에 나열되어 있습니다 - 설계 지침 및 하중 표는 전용 적용 분야 페이지를 참조하십시오:

자주 묻는 질문

표준 패널 크기는 무엇입니까?

가장 일반적인 패널은 1000 x 1000 mm, 1000 x 2000 mm 및 1000 x 3000 mm입니다. 특수 지그 없이 최대 1200 mm의 모든 너비를 생산할 수 있으며, 더 넓은 패널은 접합하거나 더 깊은 지지바를 사용하여 제작됩니다.

표준 그레이팅을 차량 통행에 사용할 수 있습니까?

아니요. 표준 25x3 mm 바는 보행자 및 경량 트롤리 하중용으로 설계되었습니다. 지게차, 트럭 또는 중장비 플랜트의 경우 60x6 mm 이상의 더 깊은 바를 갖춘 중하중 강철 그레이팅 또는 체커 플레이트 상판을 갖춘 복합 강철 그레이팅을 지정하십시오.

자체 도면으로 격자를 제작할 수 있습니까?

예. 패널 크기, 봉 피치, 봉 규격, 컷아웃 및 표면 처리가 포함된 PDF 또는 DWG 도면을 보내주십시오. 당사 엔지니어링 팀은 일반적으로 2영업일 이내에 생산 전 승인용 CAD 시공 도면을 반환합니다.

최소 주문 수량과 리드 타임은 어떻게 됩니까?

표준 패널에는 엄격한 최소 수량이 없으며, 20ft 컨테이너 1대가 가장 경제적인 주문 규모입니다. 표준 패널은 7-10일 내에 출하되며, 맞춤 절단 패널은 도면 승인 후 12-18일이 소요됩니다.
